Source （Signal Integrityのメルマガ登録が必要）
要約 By ChatGPT
以下は、PDF「The Impact of Cable Phase Stability on Precision Measurements」（Maury Microwave）の日本語要約です。
📘 概要
高精度測定では、わずかな**位相の変化（phase shift）**でも測定の精度・再現性に影響し、結果への信頼性を低下させる。
特に高周波信号では、ケーブルの取り扱いや曲げ（flexure）による予期せぬ位相変動が誤差の大きな原因となる。
本稿では、ケーブル構造・位相不安定の原因・試験方法・不確かさ評価を解説している。
🧩 ケーブル構造（Layered Construction）
- 中心導体（センターコンダクタ）を電気絶縁体（低密度PTFE）で包み、その外側に外部導体（シールド）がある。
- 同軸構造の**同心性（concentricity）**が性能の鍵。
- さらに内側ブレードやジャケットが機械的強度・耐環境性を高める。
- **装甲ケーブル（armored cable）**は、外層に補強を加えて曲げや圧縮に強く設計されている。
⚙️ 位相不安定（Phase Instability）の主な原因
- ケーブルの曲げ・ねじれ（Flexure and Stress）
- 機器間での取り回しや屈曲により内部構造が変形し、信号伝搬速度が変化 → 位相ずれが発生。
- EMC試験環境などでは繰り返しの曲げ・圧縮で劣化しやすい。
- 温度変化（Temperature Fluctuations）
- 材料の膨張・収縮により長さや誘電率が変化。
- 誘電率の上昇により信号伝搬が遅くなり、**位相ドリフト（phase drift）**を引き起こす。
- 物理的劣化・損傷（Physical Degradation）
- 衝撃・圧縮・経年劣化による構造変化が位相不安定を悪化。
- 最小曲げ半径を超える使用も外導体を損傷し、永久的な変化を生む。
📏 精密測定への影響（Impact on Precision Applications）
- 高周波システム（VNA測定、フェーズドアレイ、レーダー等）では微小な位相変化が致命的。
- 位相が不安定だと、キャリブレーション再実施・測定の不確実性増大・信頼性低下につながる。
🔬 位相安定性の測定方法（Measuring Phase Stability Under Flexure）
- 実際の使用環境を模して、曲げた状態で位相変化をVNAで測定。
- 例：Maury SP-185-MM-36ケーブルの試験手順
- ケーブルを直線状態で基準測定。
- 直径4インチの治具に360°巻き付け（反時計回り）。
- 次に時計回りでも同様に実施。
- 各状態での位相変化を測定・記録。
- 測定結果（図3）：実測値はメーカー規定の許容範囲（赤線）内に収まり、周波数が上がっても安定していた。
📊 ケーブル由来の測定不確かさ評価（Quantifying Measurement Uncertainty）
- 位相安定性仕様（例：±2°）は参考になるが、メーカー間で試験方法が異なるため実環境を完全には反映しない。
- より現実的な評価として、ケーブルを実際に動かしながらSパラメータを連続測定し、測定不確かさを算出する。

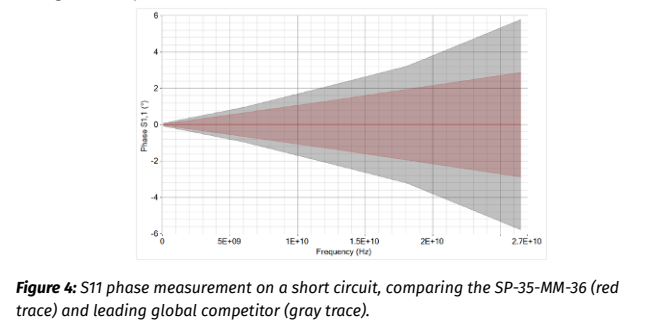

- 例（図4）：
- DUTにショート終端を接続し、S11の位相を比較。
- Maury SP-35-MM-36（赤線）は他社製（灰線）より大幅に安定しており、高精度測定用途に適することが示された。
🧠 結論（Conclusion）
- 高精度アプリケーションでは、位相安定性の高いケーブル選定が不可欠。
- 取り扱い、温度変動、経年劣化による不安定要素を理解し、
- 構造特性
- 曲げ試験結果
- 不確かさ評価
を考慮して最適なケーブルを選ぶべき。
- Mauryの「StabilityPlus™」シリーズのように、装甲構造・低損失・高安定性を備えたケーブルは再現性と信頼性を向上させる。
🔎 要点まとめ
| 項目 | 内容 |
|---|---|
| 主題 | ケーブル位相安定性が精密測定精度に与える影響 |
| 主な原因 | 曲げ・温度変化・経年劣化 |
| 測定法 | VNAによる曲げ試験・Sパラメータ不確かさ評価 |
| 解決策 | 位相安定ケーブル（装甲構造）を選定 |
| 対象分野 | VNA、レーダー、フェーズドアレイ、精密測定装置 |
